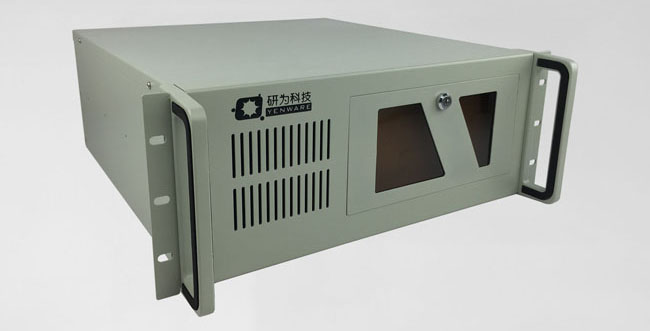

工控機顯示類故障包含由于顯示設備或部件所引起的故障，也包含有由于其它部件不良所引起的在顯示方面不正常的現象。即顯示方面的故障不一定就是由于顯示設備引起的，應對工控機進行全面的觀察和判斷。

一、可能出現的故障現象

1、工控機開機無顯示、顯示器有時或經常不能加電。

2、顯示偏色、抖動或滾動、顯示發虛、花屏等。

3、在某種應用或配置下花屏、黑屏、重影、工控機宕機等。

4、屏幕參數不能設置或修改。

5、亮度或?qū)Ρ榷炔豢烧{(diào)或可調范圍小、屏幕大小或位置不能調節或范圍較小。

6、休眠喚醒后顯示異常。

二、可能涉及的部件

顯示器、顯示卡及其設置；工業主板、內存、電源，及其它相關部件。特別要注意工控機周邊其它設備及地磁對工控機的干擾。

三、故障判斷順序

1、維修前的準備

更新工控機相應顯卡的驅動程序。

2、環境檢查

工控機所用電的電壓電流是否穩定。

3、連接檢查

（1）顯示器與工控機的連接牢靠、正確；電纜接頭的針腳是否有變形、折斷等現象，應注意檢查顯示電纜的質量是否完好。

（2）顯示器是否通電，其電源指示是否正確。

4、周邊及工控機使用檢查

（1）檢查環境溫、濕度是否與工控機的使用范圍相符。

（2）顯示器加電后是否有異味、冒煙或異常聲響等。

（3）顯卡上的元器件是否有變形、變色，或溫升過快的現象。

（4）顯卡是否插好，可以通過重插、用橡皮或酒精擦拭顯卡（包括其它板卡）的金手指部分來檢查；工控機內的灰塵是否較多，進行清除。

（5）周圍環境中是否有干擾物存在。顯示器的擺放方向也可能由于地磁的的影響而對顯示設備產生干擾。

（6）對于偏色、抖動等故障現象，可通過改變顯示器的方向和位置，檢查故障現象能否消失。

5、其它檢查及注意事項

（1）工控機加電后，是否有正常的自檢與運行的動作，如有則重點檢查顯示器或顯卡。

（2）禁止帶電搬動顯示器。

四、故障判斷要點

1、調整顯示器與顯卡

（1）通過調節顯示器的OSD 選項，最好是回復到RECALL狀態來檢查故障是否消失。

（2）顯示器的參數是否調得過高或過低。

（3）顯示器各按鈕可否調整，調整范圍是否偏移顯示器的規格要求。

（4）顯示器的異常聲響或異常氣味，是否超出了顯示器技術規格的要求（如新顯示器剛用之時，會有異常的氣味；剛加電時由于消磁的原因而引起的響聲、屏幕抖動等，但這些都屬正常現象）。

2、BIOS配置調整

（1）工控機BIOS中的設置是否與當前使用的顯卡類型或顯示器連接的位置匹配（即是用板載顯卡、還是外接顯卡；是AGP顯卡還是PCI顯卡）。

（2）對于不支持自動分配顯示內存的板載顯卡，需檢查工控機BIOS中顯示內存的大小是否符合應用的需要；以下的檢查應在軟件最小系統下進行。

3、檢查顯卡的驅動

工控機內顯卡的驅動程序是否與顯示設備匹配、版本是否恰當。

4、顯示屬性、資源的檢查：

（1）在工控機的設備管理器中檢查是否有其它設備與顯卡有資源沖突的情況，如有先去除這些沖突的設備。

（2）顯示屬性的設置是否恰當。

5、操作系統配置與應用檢查：

（1）工控機系統中的一些配置文件（如System.ini文件）中的設置是否恰當。

（2）顯卡的技術規格或顯示驅動的功能是否支持應用的需要。

（3）是否存在其它軟、硬件沖突。

6、硬件檢查

（1）當顯示調整正常后，應逐個添加工控機的其它外接設備，以檢查是何外接引起顯示不正常。

（2）通過更換不同型號的顯卡或顯示器，檢查是否存在它們之間的匹配問題。

（3）通過更換工控機相應的硬件檢查是否由于工控機硬件故障引起顯示不正常，更換順序為：顯示卡、內存、工業主板。
