系統概述

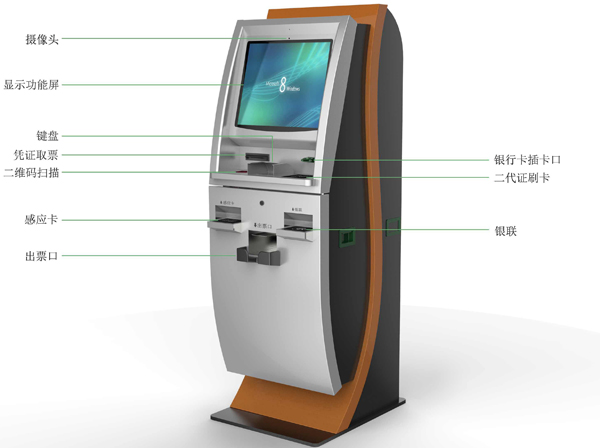

自助售取票機由工控機控制，具有感應卡識別、打印票據、觸摸屏界面人機交互等功能。在工作過程中，無需工作人員干預，乘客可經過觸控觸摸屏界面進行售取票操作，方便了乘客的購票出行，提高了工作人員的工作效率。

系統需求

在高鐵站使用的自助售取票機，要求工控機具備“快準優”的特點?？欤刻焓廴∑钡娜藬?shù)眾多，工控機能快速響應。準，工控機在進行扣費過程中準確可靠。優，工控機性能可靠，能夠穩定、安全的工作。具體需求如下：

1、能夠?qū)崿F(xiàn)售取票的有序、高效、可控，要求工控機具備實時處理能力。

2、自助售取票機使用頻率高、使用時間長，要求工控機具有較高的平均無故障運行時間。

3、自助售取票機投放區域廣，要求工控機可以適應寬溫、高濕等環境的需求。

4、能夠外接刷卡器、打印機等設備，要求工控機I/O接口配置靈活。

5、體積微型化，便于安裝、維護。

系統架構

解決方案

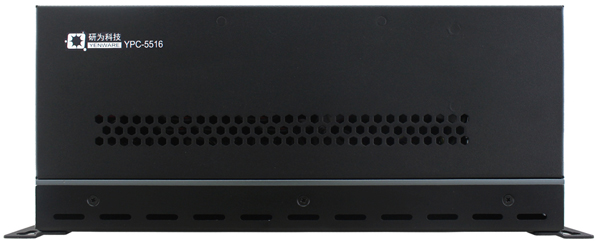

YPC-5516采用無風扇設計，板載CPU，支持9~36V供電，考究的外觀設計和優化的內部結構，可實現自助售取票機7*24小時穩定運行。YPC-5516標配16個串口、12個USB接口、雙千兆網口，可連接多種外部設備，可滿足自助售取票機在數據處理和網絡聯通性等方面的嚴苛要求。此外，YPC-5516支持獨立雙顯，支持mini PCIe、M.2擴展，增強了系統的擴展性，保障了數據的安全性。

產品特點：

1、板載Intel?Skylake-U/kaby lake-U/Celeron i3/i5/i7處理器

2、雙通道DDR4 1866/2133MHz，最高32G

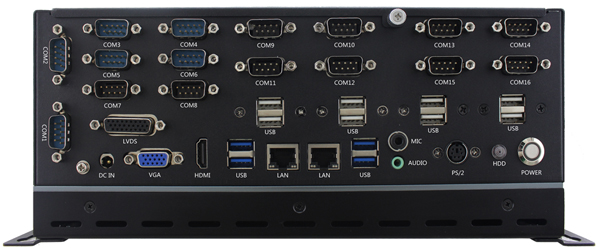

3、4個USB3.0接口、8個USB2.0接口、16個COM接口、1個VGA接口、1個HDMI接口、1個LVDS接口、2個Intel?I211網口、1個PS/2接口、1個Line out接口、1個MIC接口

4、1個mini PCIe插槽、1個M.2插槽

5、9~36V供電，可滿足各類工業環境使用

研為擁有十五年的行業經驗，在A(yíng)FC系統應用領域有豐富且成功的案例。研為工控機具有高品質與高穩定性?xún)?yōu)勢，滿足AFC系統對工控機的所有要求。研為工控機產品特點：

1、自主研發

研為工控機自主研發、生產，具備高集成、高擴展性、高穩定性以及長期供貨的特點。

2、性能強勁

研為工控機可提供不同的外形、處理器、存儲、I/0配置以及擴展插槽，可高速處理數據與指令，完全滿足AFC系統的運算運行。

3、可靠性高

研為工控機可在高振動、高溫、低溫等復雜環境下長時間不間斷運行。自帶看門狗功能，支持遇險復位，MTBF大于8000小時，維護簡單。
